（1）工件分粗加工、半精加工和精加工三步。粗车时，夹紧力大些，半精车、精车时，夹紧力逐渐减小，消除粗车时因夹紧力大而引起的变形。（2）加注切削液，降低切削热，防止热变形。加工薄壁铝管件时，切削液浇注要充分连续，在刀具切削区和中心架支撑处，要采用多个水管进行冷却。铝产品红冲粗加工时，宜采用以冷却为主的水基切削液；精加工时，宜采用以润滑为主的油基切削液。根据不同品种的切削液，浓度保持在10%左右。（3）采取有效措施，解决高精度薄壁铝管件加工中的振动问题。①在加工较长的薄壁铝管件时，增加辅助支撑，使零件的刚性增加，振颤减少，使切削平稳，表面质量提高。②用中心架支撑工件或夹具时，应调整好中心架三爪自定心卡盘的中心位置，保证零件回转轴线与机床主轴回转轴线重合。铝产品红冲厂家在保证安全的前提下，合理采用减振装置，或采用吸振材料填充内膛，包裹外形等方式减小振动，吸振材料一般采用泡沫、橡胶、毛毡、海绵和布条等。
1.材质及技术要求：导风轮、压气机叶轮锻件经固溶+时效处理后，取同炉实物或与实物尺寸相同的试样一件做力学性能试验。2.原生产工艺：使用设备:RJJ-75-6。铝产品红冲装炉量:导风轮每炉24件，压气机叶轮每炉12件。沐火转移时间
热挤压是在再结晶温度以上的温度条件下的挤压。钢铁材料热挤压成型技术取得飞跃发展是在1941年法国的J.Sejournet发明了玻璃润滑剂挤压法之后。铝产品红冲钢铁材料热挤压时，在挤压温度、挤压压力、挤压速度、润滑条件与方式等方面，与铝及铝合金、铜及铜合金等有色金属的热挤压相比，具有如下特点：（1）挤压温度高，通常在1000~1250℃。（2）挤压压力高，工模具工作条件恶劣。（3）为了防止挤压过程中工模具过度升温而影响其强度，通常选用快速挤压。（4）为了确保高温润滑性能，一般采用玻璃润滑剂热挤压，挤压完成后需对制品进行脱出玻璃处理。（5）良好的玻璃润滑剂可以使金属流动均匀性大为改善。钢铁材料热挤压中，挤压模、芯杆、挤压筒、挤压垫片等工模具的工作条件十分恶劣。铝产品红冲厂家用作工模具的材料，既要求具有高强度，又要求具有优良的耐高温、耐磨损性能。
铸造生产消耗能源的主要环节有以下几个方面：（1）金属的熔炼：包括铸铁、铸钢、有色合金等各种金属的熔化和炼制过程；采用的设备包括冲天炉、各种电炉、焦碳炉；（2）热处理及型壳焙烧炉：包括铸钢、铸铁、铸铝、铸铜等合金的热处理；（3）热法造型制芯：包括壳型、热芯盒等。铝产品红冲2.2“三废”排放现状铸件生产过程产生的主要废弃物是废砂、废渣、粉尘和废气。铝产品红冲厂家据统计，我国每生产1吨合格铸件，大约要排放粉尘50kg，废气1000~2000m3，废砂约1吨，废渣0.3吨。铸造废气中含有大量的有害气体，它几乎来自铸造生产的各个过程，其中主要有：冲天炉熔炼过程中产生的烟气、铸件浇注后产生的烟气以及采用有机粘结剂制芯与造型过程产生的气体等等。
热挤压模是指使炽热金属直接被挤压成各种型材、异型材或管材的模具。热挤压模的工作条件相当苛刻，承受压缩应力和弯曲应力，脱模时也承受一定的拉应力。铝产品红冲另外还受到冲击负荷的作用。模具与炽热金属接触时间较长，使其受热温度比热锻模更高，尤其是用于加工钢铁材料和难熔金属时，工作温度高达600—800℃，热挤压模的失效形式主要是模腔过量塑性变形、开裂、热疲劳和热磨损。铝产品红冲厂家热挤压模具用钢的尺寸一般比热锻模小，因此，对于这类模具特别要求具有高的热稳定性，较高的高温强度和足够的韧性，良好的耐热疲劳性和高的耐磨性。常用的热挤压模具用钢是钨系热作模具钢和铬系热作模具钢，还有铬钼系、钨钼系和铬钼钨系等新型的热作模具钢以及基体钢等。钨系热作模具钢的代表性钢种为传统的3Cr2W8V钢，由于其耐热疲劳性差，在热挤压模方面应用将逐渐减少，但在压铸模方面应用较多。

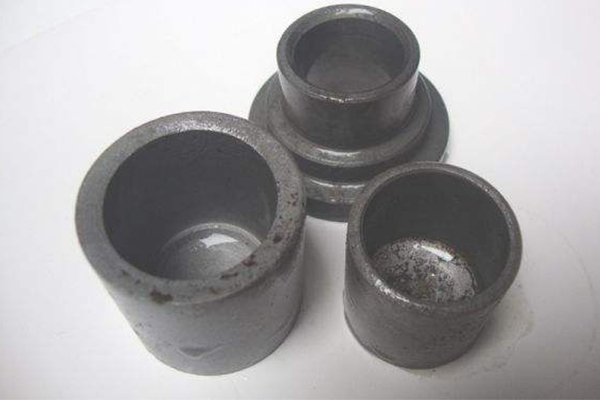

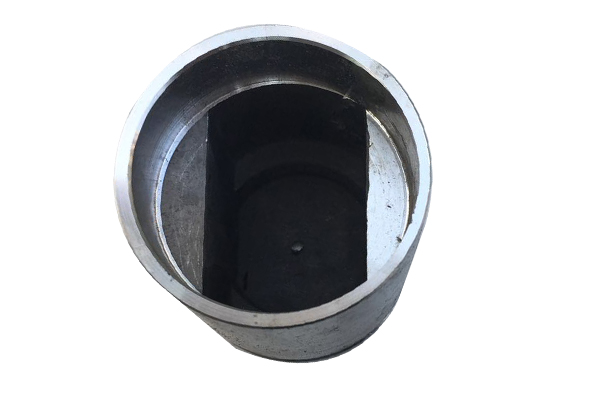

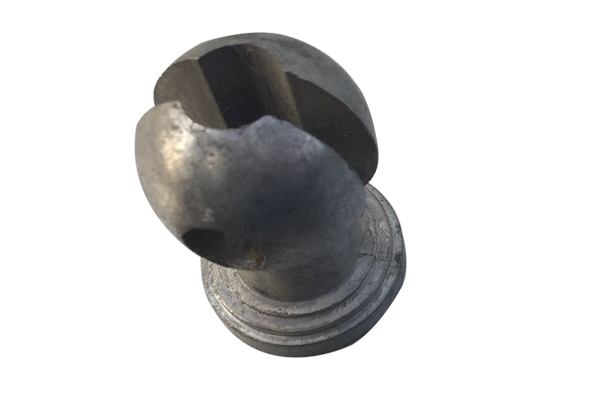

热挤压就是将金属材料加热到热锻成形温度进行挤压，即在挤压前将坯料加热到金属的再结晶温度以上的某个温度下进行的挤压。挤压是对放在容器（挤压筒）内的金属坯料施加外力，使之热挤压：从特定的模孔中流出，获得所需断面形状和尺寸的一种塑性加工方法，主要用于不锈钢、镍基高温合金和难熔合金的棒材、管材及异型材的生产。铝产品红冲热挤压是几种挤压工艺中早采用的挤压成形技术，它是在热锻温度下借助于材料塑性好的特点，对金属进行各种挤压成形。目前，热挤压主要用于制造普通等截面的长形件、型材、管材、棒材及各种机器零件等。热挤压不仅可以成形塑性好，强度相对较低的有色金属及其合金，低、中碳钢等，而且还可以成形强度较高的高碳、高合金钢，如结构用特殊、不锈钢、高速工具钢和耐热钢等。铝产品红冲厂家由于坯料必须加热至热锻温度进行挤压，常伴有较严重的氧化和脱碳等加热缺陷，影响了挤压件的尺寸精度和表面粗糙度。一般情况下，机器零件热挤压成形后，再采用切削等机械加工来提高零件的尺寸精度和表面质量。
