数控转塔冲床以其高效、精确、快捷适用于许多薄板件金属制品行业,广泛应用于电气、电力设备、电气箱柜、电子设备、厨房设备、铁路设备等行业,而冲压动力系统作为数控转塔冲床的关键部件历经多年发展及技术革新,逐步实现节能环保、低噪声以及高效率的目标。

数控转塔冲床的加工工艺

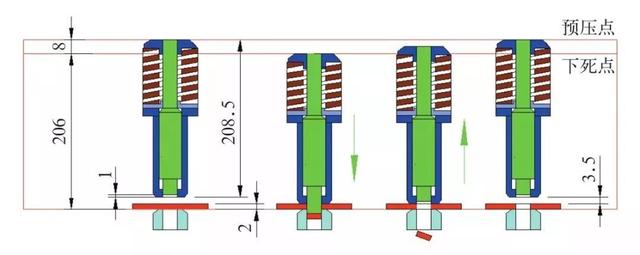

数控转塔冲床冲压流程如图1所示,其主要的运行区间包含从预压点起始位置动作,接触板材后进行下压击穿板料,到达下死点后快速回程到预压点,等待下次冲压;但是在用户处需要根据不同的工况采用不同的冲压工艺进行加工,满足用户的使用需求,下面对几种常见的加工工艺进行逐一分析。

图1 冲压流程图

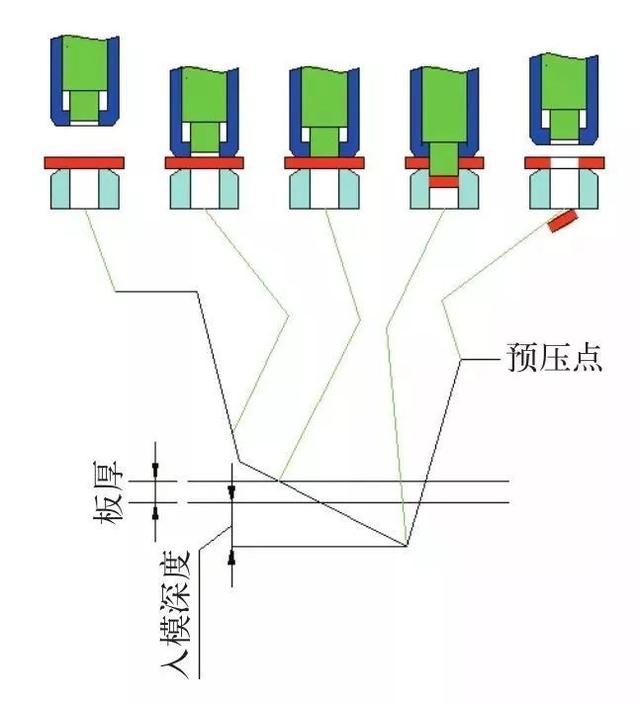

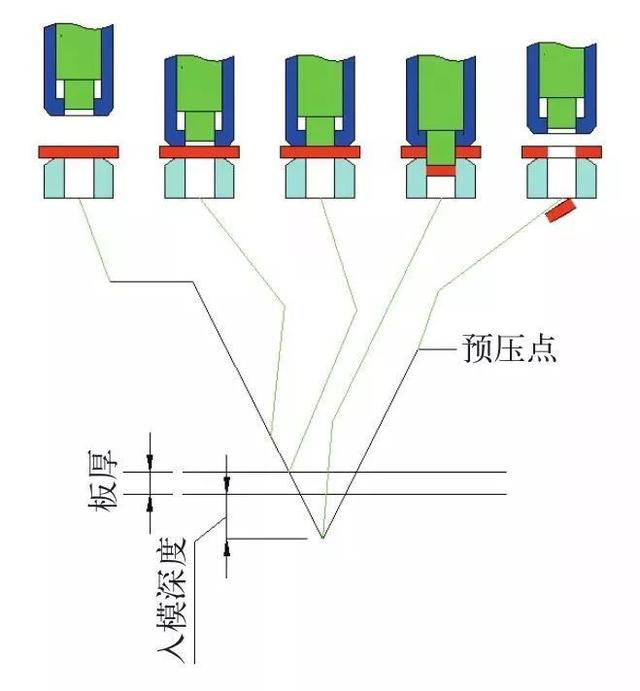

⑴高速加工工艺曲线。图2采用的高速工作模式,这种工况下机构从预压点启动,冲压过程中以最大加速度到达下死点击穿板材后快速回程,实现高效加工,该加工模式适用于一些轻负载薄板加工,效率最高。

图2 高速工作曲线

⑵静音加工工艺曲线。图3工作模式属于静音冲压模式,在该模式下冲头从预压点快速下行,在接近板材上表面处降低冲头速度,慢速击穿板材,到达下死点后高速回程,实现低噪声工作,提高操作舒适度,这种工作模式在冲压厚板时效果明显,能够大幅度降低噪声,抑制机床振动。

图3 静音冲压曲线

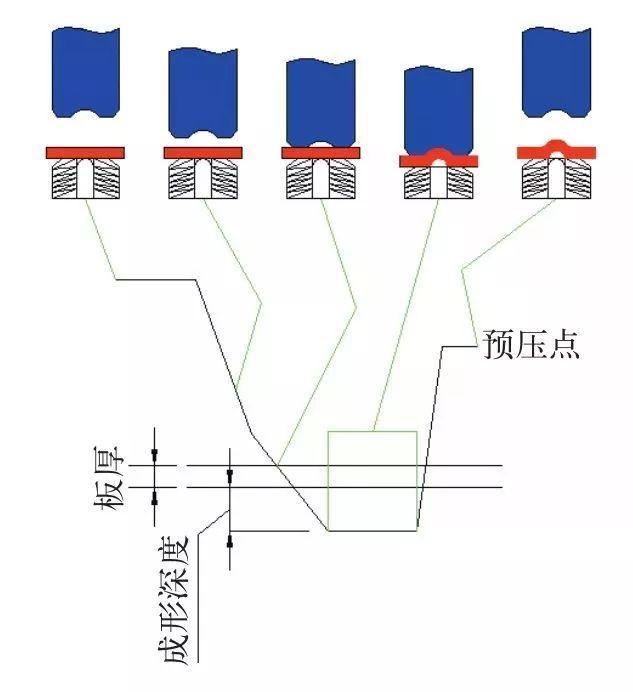

⑶成形加工工艺曲线。图4工作模式属于成形冲压模式,在该模式下冲头从预压点快速下行,在接近板材上表面处降低冲头速度,到达下死点位置时停止,保压一段时间后回程,确保工件成形后不反弹,这种工艺广泛应用于百叶窗、桥型模、凸包等特殊成形要求的工件上。

图4 成形冲压曲线

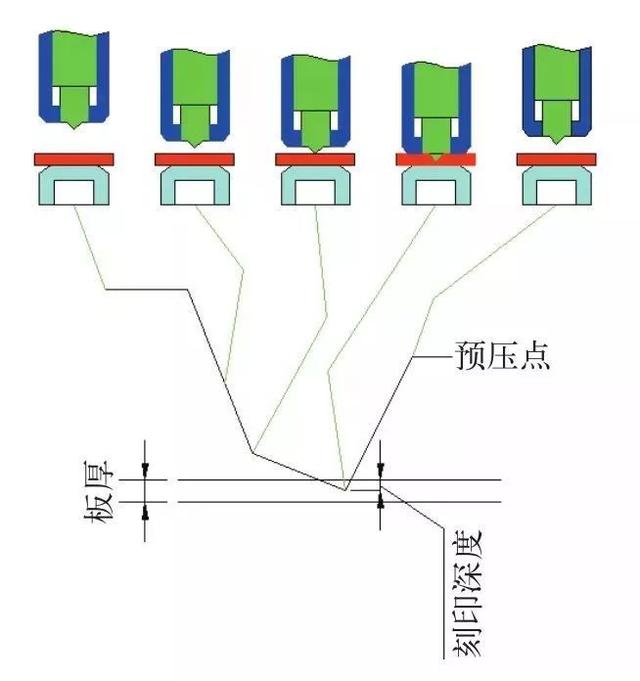

⑷刻印加工工艺曲线。图5工作模式属于刻印模式,这种工作模式主要用于在工件上打印企业LOGO或其他文字,主要工作方法是在预压点快速下行后减速,慢速将模具压入板料一定深度后回程,在板料上形成压点。

图5 刻印模式

智能化数控转塔冲床

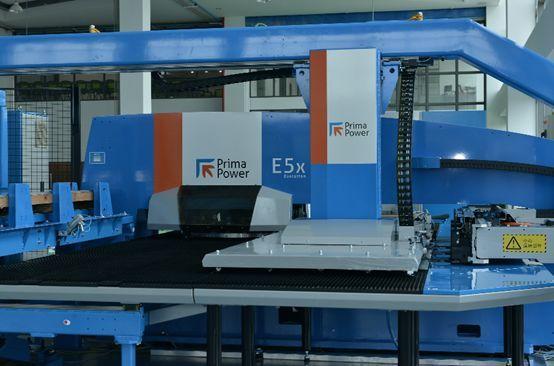

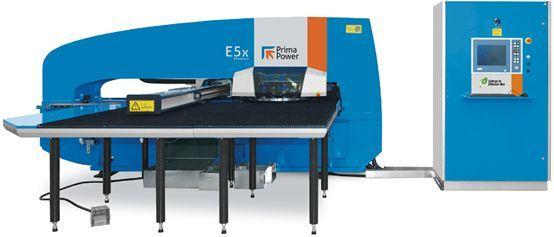

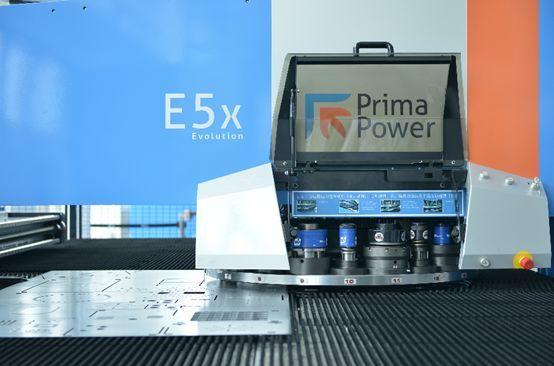

伺服电动冲压的优点在于将节约能源、提高精确度和提升产能三者结合在一起。普玛宝E5x Evolution新转塔冲床具备便捷应用功能、快速设定和简易操作的触摸屏机床控制系统。同时拥有快速,高精准度的自动分度工位, 改进的自动分度工位转速达到每分钟166转。完全程序控制的冲裁速度、冲程上下限以及精确的冲裁冲头运动。

E5x Evolution 提供大量个性化定制的刀具,多子模及分度工位可随意组合,最大组合数10个工位。设计1为转塔总刀具数35个,设计2为转塔总刀具数58个,设计3为转塔总刀具数66个。

E5x Evolultion的新选项包括,NC Express(选购)3D图形导入和展开模块。真空废料移走系统可以更安全地把金属块从模具中吸走。用滚动刀具能够快速去毛刺。告别慢速冲裁 – 滚轮紧压需加工材料边缘, 然后板料在滚轮下移动。另外,可选满足所有CE 和IEC 安全标准要求的安全系统。

E5x Evolution 选项包括多种不同的特殊刀具, 这些刀具能进一步提升机床的工作效率。成型、攻丝、折弯和雕刻均无需在独立阶段完成 – 部件加工完成后可直接作为成品或进入下道折弯工序。

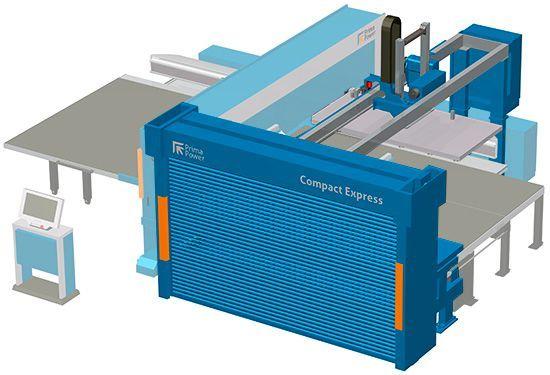

Compact Express 板料装载和卸载自动处理设备,由于其紧凑的构造,配置自动化装置的E5x Evolution不需要比原来更多的占地面积,而生产能力却得到了大幅提升。双板料测试和板料对中保证了安全、持续的机床运作。

即使安装了Compact Express,机床仍能进行人工操作。上下料都能用人工、全自动两种方式进行操作。
